产品一览(ClassⅠ＆ClassⅡ)

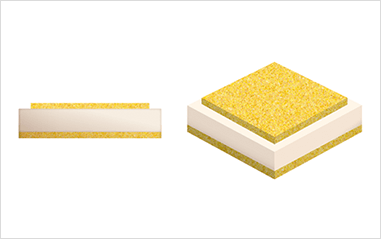

外观





电极镀层



表面
 TiW-Au, TaN-TiW-Au / Tiw-Ni-Au, TaN-TiW-Ni-Au
反面
 TiW-Pt-Au, TaN-TiW-Pt-Au / Tiw-Ni-Au, TaN-TiW-Ni-Au

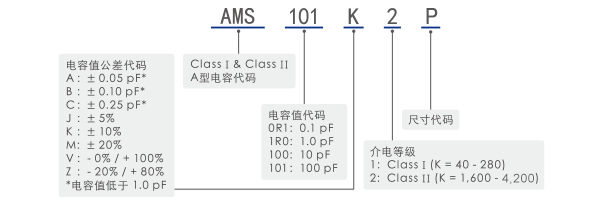

产品型号



选购指南



尺寸代码 B C F H K P R S T
尺寸L × W mils 10 × 10 12 × 12 16 × 16 20 × 20 24 × 24 31 × 31 40 × 40 50 × 50 60 × 60
mm 0.25×0.25 0.30×0.30 0.40×0.40 0.50×0.50 0.60×0.60 0.80×0.80 1.00×1.00 1.25×1.25 1.50×1.50
电容值(pF) 电容值代码
0.1 0R1 Class I
0.2 0R2
0.3 0R3
0.4 0R4
0.5 0R5
0.6 0R6
0.8 0R8
1.0 1R0
1.2 1R2
1.5 1R5
1.8 1R8
2.2 2R2
2.7 2R7
3.3 3R3
3.9 3R9
4.7 4R7
5.6 5R6
6.8 6R8
8.2 8R2
10 100
12 120
15 150
18 180
22 220
27 270
33 330 Class II
39 390
47 470
50 500
56 560
68 680
82 820
100 101
120 121 　　介电材料
150 151 K=40
180 181 K=90
220 221 K=140
270 271 K=280
330 331 K=1,600
390 391 K=2,800
470 471 K=4,200
510 511



产品一览(ClassⅣ)

外观





电极镀层



表面
 TiW-Au, Ti-TiW-Au
反面

Ti-Pt-Au

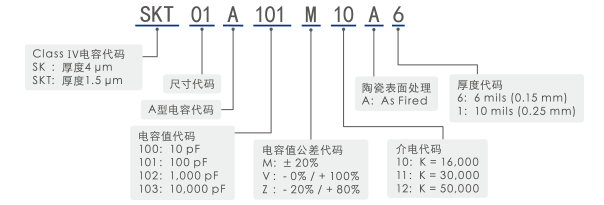

产品型号





选购指南



厚度: 6 mils ± 1 mil (0.15 mm ± 0.025 mm)

尺寸代码 00 01 02 03 04 05 06 07 08 09
尺寸L × W mils 10 × 10 15 × 15 20 × 20 25 × 25 30 × 30 35 × 35 40 × 40 50 × 50 60 × 60 70 × 70
公差 ±4 ±5 ±5 ±5 ±5 ±5 ±5 ±10 ±10 ±10
mm 0.25×0.25 0.38×0.38 0.50×0.50 0.63×0.63 0.76×0.76 0.88×0.88 1.00×1.00 1.25×1.25 1.50×1.50 1.75×1.75
公差 ±0.10 ±0.13 ±0.13 ±0.13 ±0.13 ±0.13 ±0.13 ±0.25 ±0.25 ±0.25
容量値 电容值代码
50 500 Class IV
56 560
68 680
82 820
100 101
120 121
150 151
180 181
220 221
270 271
330 331
390 391
470 471
560 561
680 681
820 821
1,000 102
1,200 122
1,500 152
1,800 182
2,200 222
2,700 272
3,300 332
3,900 392 介电材料
4,700 472 K=16,000
5,600 562 K=30,000
6,800 682 K=50,000
8,200 822
10,000 103



厚度: 10 mils ± 1 mil (0.25 mm ± 0.025 mm)

尺寸代码 00 01 02 03 04 05 06 07 08 09
尺寸L × W mils 10 × 10 15 × 15 20 × 20 25 × 25 30 × 30 35 × 35 40 × 40 50 × 50 60 × 60 70 × 70
公差 ±4 ±5 ±5 ±5 ±5 ±5 ±5 ±10 ±10 ±10
mm 0.25×0.25 0.38×0.38 0.50×0.50 0.63×0.63 0.76×0.76 0.88×0.88 1.00×1.00 1.25×1.25 1.50×1.50 1.75×1.75
公差 ±0.10 ±0.13 ±0.13 ±0.13 ±0.13 ±0.13 ±0.13 ±0.25 ±0.25 ±0.25
容量値 电容值代码
50 500 Class IV
56 560
68 680
82 820
100 101
120 121
150 151
180 181
220 221
270 271
330 331
390 391
470 471
560 561
680 681
820 821
1,000 102 介电材料
1,200 122 K=16,000
1,500 152 K=30,000
1,800 182 K=50,000
2,200 222
2,700 272



介电材料 厚度 K = 16,000 K = 30,000 K = 50,000
额定工作电压 6 mils 50 V 16 V 10 V
10 mils 100 V – –



相关页面链接



案例分析页面(高介电常数单层陶瓷电容)

案例分析页面(为5G的发展而做出巨大贡献的单层陶瓷电容器)

案例分析页面(高压单层陶瓷电容)

高频、光学器件用陶瓷产品搜索

可根据您需要的规格搜索陶瓷产品。请通过以下选项进行查询。
您可以从搜索结果中下载规格表。

单层陶瓷电容

使用K=40～50,000材质的单层陶瓷电容。
可根据您的封装条件和规格要求提供产品。

产品信息：单层陶瓷电容（A型）
产品信息：单层陶瓷电容（B型）
产品信息：单层陶瓷电容（C型）
* 为必填内容。



※可选择范围。





矩形电容

Tecdia拥有一系列的高长宽比的矩形电容广泛运用于GaN晶体管封装。

产品信息：矩形电容
* 为必填内容。



※可选择范围。



陶瓷电容电阻一体产品

薄膜芯片电阻与单层陶瓷电容一体化使得其在众多零件中更为小巧，也大大节省了制作时间。




二进制电容

表面三到五个电极阵列分布，底面为共有电极。能便利的对电路内的容值进行调整。

产品信息：二进制电容
* 为必填内容。



※可选择范围。




双电极电容

双电极电容的构造在单个矩形芯片上，两个电极在同一表面上，在安装阵列是向下提供串联连接，消除了焊丝电感。

产品信息：双电极电容
* 为必填内容。



※可选择范围。



短路块

适用于接地与调整打线的长度。 是陶瓷制品但阻抗性能优异，且使用时可以有效预防溢胶。可同时适用于高频及光通信的部件。如有定制需求，欢迎来电咨询。

产品信息：短路块



※可选择范围。

产品型号 规格表 电容值 (pF) 容值公差 尺寸 (mil/mm) 尺寸公差 (mil/mm) 厚度 (mil/mm) 厚度公差 (mil/mm) 额定电压 类型 温度特性
