产品一览(ClassⅠ＆ClassⅡ)

外观

电极镀层

表面	TiW-Pt-Au, TaN-TiW-Pt-Au / TiW-Ni-Au, TaN-TiW-Ni-Au

反面	TiW-Pt-Au, TaN-TiW-Pt-Au / TiW-Ni-Au, TaN-TiW-Ni-Au

产品型号

产品一览(ClassⅣ)

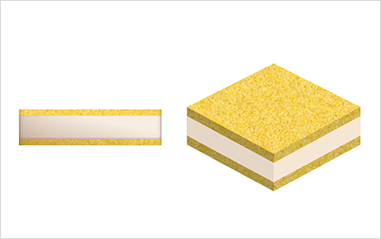

外观

电极镀层

表面	Ti-Pt-Au
反面	Ti-Pt-Au

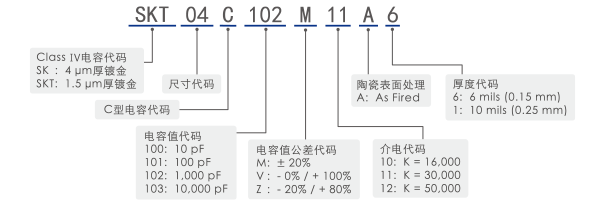

产品型号

选购指南

点击单元格，将显示与该单元格相应的产品型号和详细规格表下载链接。
不同颜色代表不同的介电代码，可上下滑动列表进行更多产品选择。

介电材料
K40	K90	K140	K280	K1600	K2800	K4200	K16000	K30000	K50000

尺寸L × W	mils	10–14	15–19	20–24	25–34	35–44	45–54	55–70
尺寸L × W	mm	0.25-0.37	0.38-0.49	0.50-0.62	0.63-0.87	0.88-1.12	1.13-1.37	1.38-1.75
电容值(pF)	电容值代码
0.1	0R1
0.2	0R2
0.3	0R3
0.4	0R4
0.5	0R5
0.6	0R6
0.8	0R8
1.0	1R0
1.2	1R2
1.5	1R5
1.8	1R8
2.2	2R2
2.7	2R7
3.3	3R3
3.9	3R9
4.7	4R7
5.6	5R6
6.8	6R8
8.2	8R2
10.0	100
12.0	120
15.0	150
18.0	180
22.0	220
27.0	270
33.0	330
39.0	390
47.0	470
50.0	500
56.0	560
68.0	680
82.0	820
100.0	101
120.0	121
150.0	151
180.0	181
220.0	221
270.0	271
330.0	331
390.0	391
470.0	471
560.0	561
680.0	681
820.0	821
1000.0	102
1200.0	122
1500.0	152
1800.0	182
2200.0	222
2700.0	272
3300.0	332
3900.0	392
4700.0	472
5600.0	562
6800.0	682
8200.0	822

高频、光学器件用陶瓷产品搜索

可根据您需要的规格搜索陶瓷产品。请通过以下选项进行查询。
您可以从搜索结果中下载规格表。

单层陶瓷电容

使用K=40～50,000材质的单层陶瓷电容。
可根据您的封装条件和规格要求提供产品。

产品信息：单层陶瓷电容（A型）
产品信息：单层陶瓷电容（B型）
产品信息：单层陶瓷电容（C型）

* 为必填内容。

电容值*:

※可选择范围。

尺寸:

额定电压:

容值公差:

类型:

多连体电容

使用K=16,000的材质，小巧且高容值的多电极电容。内可含2-4个及以上电极。可客户定制。

产品信息：多连体电容

电极数量 :

电容值 :

单层薄膜芯片电阻

打线型薄膜芯片电阻，可应对Au/Sn焊料、环氧树脂贴片工艺。最大电阻额定功率100mW、可选尺寸从0.4×0.4mm开始。

产品信息：单层薄膜芯片电阻

电阻值 :

尺寸 :

矩形电容

Tecdia拥有一系列的高长宽比的矩形电容广泛运用于GaN晶体管封装。

产品信息：矩形电容

* 为必填内容。

电容值：*:

※可选择范围。

容量公差:

尺寸:

陶瓷电容电阻一体产品

薄膜芯片电阻与单层陶瓷电容一体化使得其在众多零件中更为小巧，也大大节省了制作时间。

产品信息：陶瓷电容电阻一体产品

电容值 :

尺寸 :

电阻值:

二进制电容

表面三到五个电极阵列分布，底面为共有电极。能便利的对电路内的容值进行调整。

产品信息：二进制电容

* 为必填内容。

电容值：*:

※可选择范围。

容量公差:

尺寸:

电极数量:

双电极电容

双电极电容的构造在单个矩形芯片上，两个电极在同一表面上，在安装阵列是向下提供串联连接，消除了焊丝电感。

产品信息：双电极电容

* 为必填内容。

电容值：*:

※可选择范围。

容量公差:

尺寸:

短路块

适用于接地与调整打线的长度。是陶瓷制品但阻抗性能优异，且使用时可以有效预防溢胶。可同时适用于高频及光通信的部件。如有定制需求，欢迎来电咨询。

产品信息：短路块

尺寸:

※可选择范围。

	产品型号	规格表	电容值 (pF)	容值公差	尺寸 (mil/mm)	尺寸公差 (mil/mm)	厚度 (mil/mm)	厚度公差 (mil/mm)	额定电压	类型	温度特性
