现今，是一个需要微波通信有更高效率和更广带宽，以及光通信高速化的时代。 Tecdia为光学设备提供以单层陶瓷电容为首的高可靠性、低延迟的高频陶瓷产品。我们正在为远程医疗、自动驾驶和太空开发等技术创新做出贡献。

产品一览

电容

Tecdia的主要产品单层陶瓷电容具有出色的封装性、信赖性和高频率特性。我们以丰富的产品阵容和定制生产来满足客户的需求，并继续在全球范围内供应。点击这里了解基本信息

单层陶瓷电容（A型）

表面留边型单层陶瓷电容。有助设备影像识别的同时也有助于防止银胶溢胶造成的短路。

单层陶瓷电容（B型）

双面留边的单层陶瓷电容，特点为无需区分正反面。有助设备影像识别的同时也有助于防止银胶溢胶造成的短路。

单层陶瓷电容（C型）

无上下留边的单层陶瓷电容。焊接性能优异，高容值低成本，适用于去耦/旁路电容设计。

矩形电容

Tecdia拥有一系列的高长宽比的矩形电容广泛运用于GaN晶体管封装。

二进制电容

表面三到五个电极阵列分布，底面为共有电极。能便利的对电路内的容值进行调整。

双电极电容

双电极电容的构造在单个矩形芯片上，两个电极在同一表面上，在安装阵列是向下提供串联连接，消除了焊丝电感。

多连体电容

单层陶瓷电容(A型)（ClassⅣ）的排列品。为能够在狭小空间的活用而设计，同时还具备生产周期短，成本低等优势。

陶瓷电容电阻一体产品（产品名称:IRC）

薄膜芯片电阻与单层陶瓷电容一体化使得其在众多零件中更为小巧，也大大节省了制作时间。

其他

我们还提供用于接地与调整打线长度的短路块，以及适用于打线工艺的薄膜芯片电阻，非常适合高端产品。

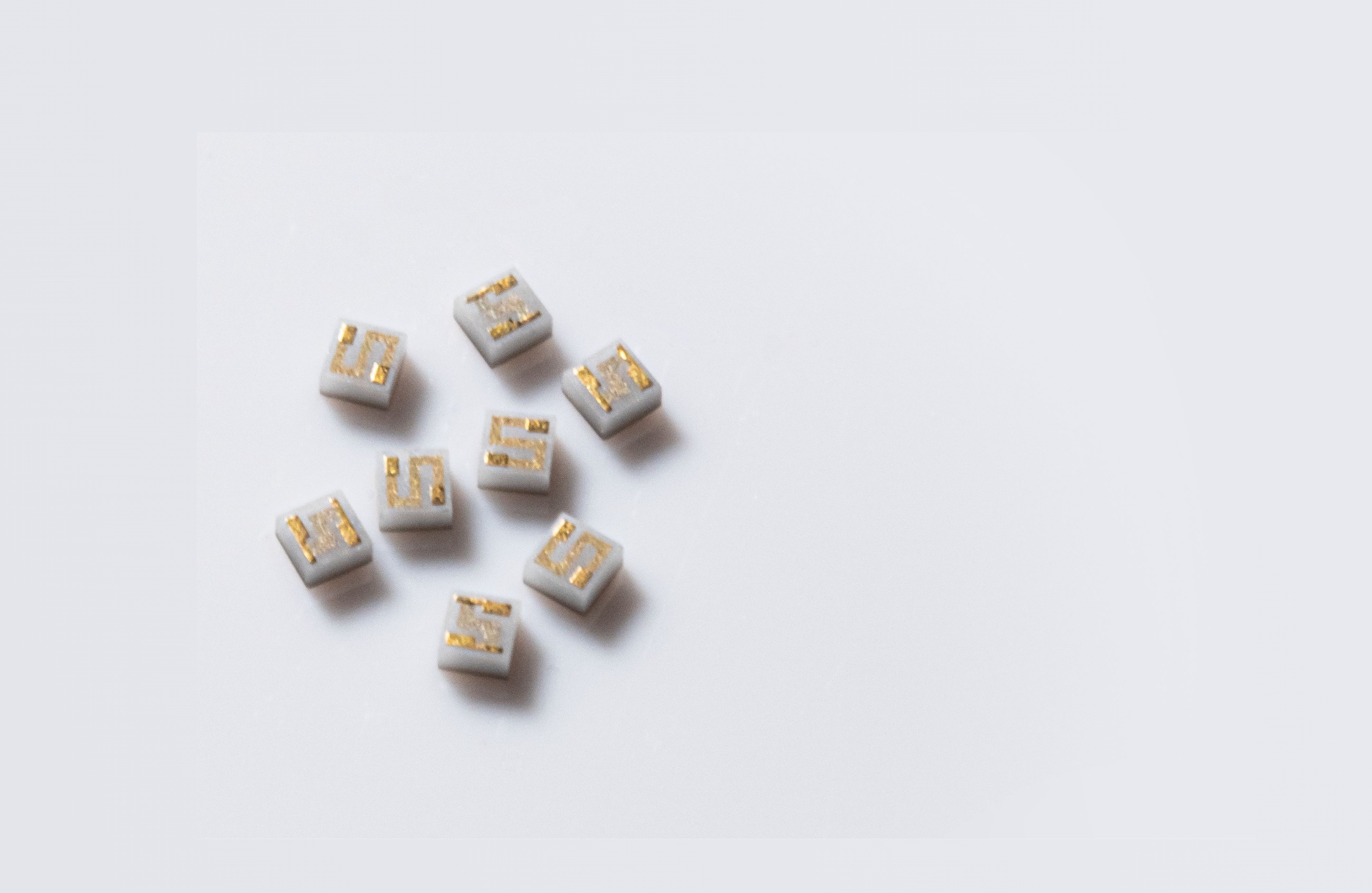

单层薄膜芯片电阻

在高端产品应用中适用于打线接合的薄膜芯片电阻。保有多规格的标准品物料，确保高性价比的同时能够缩短交货周期。

短路块

适用于接地与调整打线的长度。 是陶瓷制品但阻抗性能优异，且使用时可以有效预防溢胶。可同时适用于高频及光通信的部件。如有定制需求，欢迎来电咨询。

高频、光学器件用陶瓷产品搜索

可根据您需要的规格搜索陶瓷产品。请通过以下选项进行查询。
您可以从搜索结果中下载规格表。

单层陶瓷电容

使用K=40～50,000材质的单层陶瓷电容。
可根据您的封装条件和规格要求提供产品。

产品信息：单层陶瓷电容（A型）
产品信息：单层陶瓷电容（B型）
产品信息：单层陶瓷电容（C型）
* 为必填内容。



※可选择范围。





矩形电容

Tecdia拥有一系列的高长宽比的矩形电容广泛运用于GaN晶体管封装。

产品信息：矩形电容
* 为必填内容。



※可选择范围。



陶瓷电容电阻一体产品

薄膜芯片电阻与单层陶瓷电容一体化使得其在众多零件中更为小巧，也大大节省了制作时间。




二进制电容

表面三到五个电极阵列分布，底面为共有电极。能便利的对电路内的容值进行调整。

产品信息：二进制电容
* 为必填内容。



※可选择范围。




双电极电容

双电极电容的构造在单个矩形芯片上，两个电极在同一表面上，在安装阵列是向下提供串联连接，消除了焊丝电感。

产品信息：双电极电容
* 为必填内容。



※可选择范围。



短路块

适用于接地与调整打线的长度。 是陶瓷制品但阻抗性能优异，且使用时可以有效预防溢胶。可同时适用于高频及光通信的部件。如有定制需求，欢迎来电咨询。

产品信息：短路块



※可选择范围。

产品型号 规格表 电容值 (pF) 容值公差 尺寸 (mil/mm) 尺寸公差 (mil/mm) 厚度 (mil/mm) 厚度公差 (mil/mm) 额定电压 类型 温度特性
