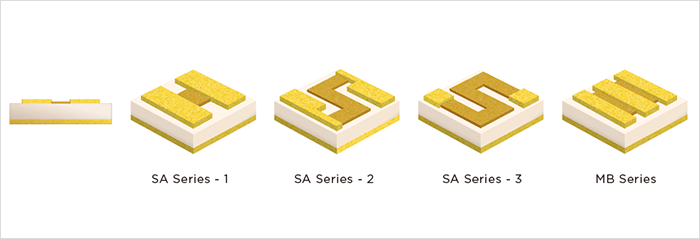

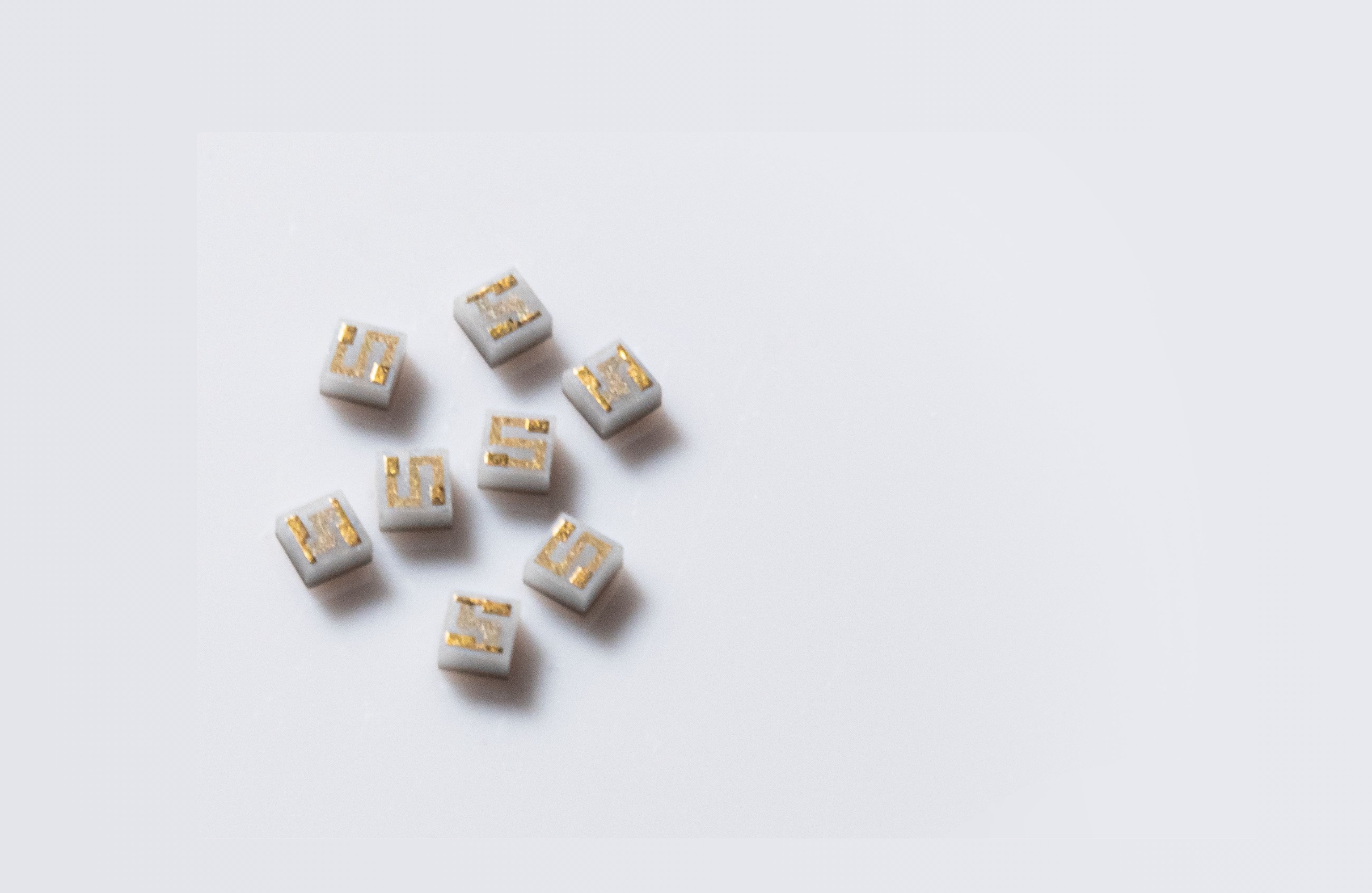

外观





用途





特点





电极镀层



表面
 TaN – TiW – Au
反面
 TiW – Pt – Au

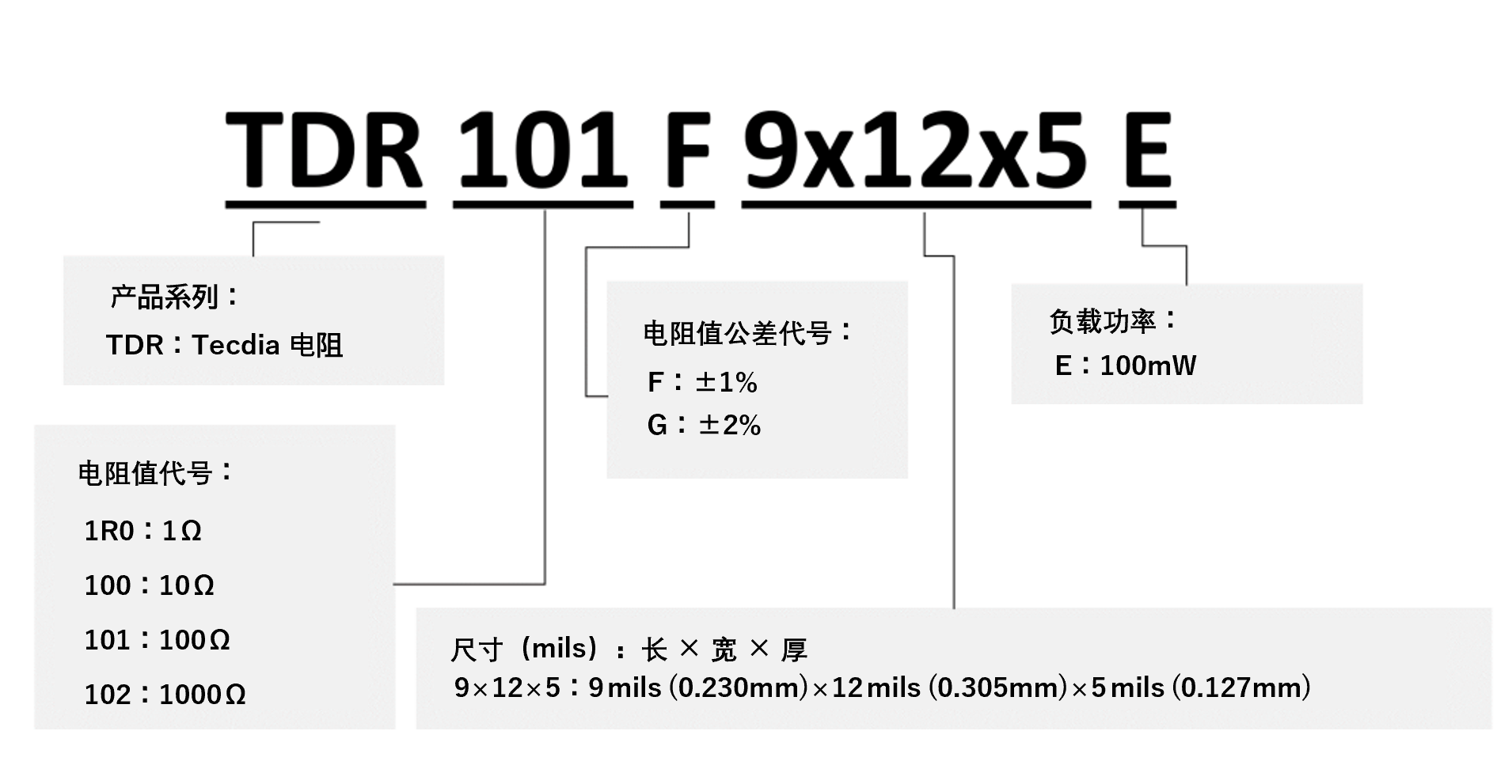

产品型号



产品一览



型号 尺寸  (mils) 尺寸 (mm) 电阻值 公差 规格书
TDR-100F-9x12x5-E 9x12x5 0.230 x 0.305 x 0.127 10Ω ±1% Get Spec Sheet
TDR-100G-9x12x5-E 9x12x5 0.230 x 0.305 x 0.127 10Ω ±2% Get Spec Sheet
TDR-250F-9x12x5-E 9x12x5 0.230 x 0.305 x 0.127 25Ω ±1% Get Spec Sheet
TDR-250G-9x12x5-E 9x12x5 0.230 x 0.305 x 0.127 25Ω ±2% Get Spec Sheet
TDR-500F-9x12x5-E 9x12x5 0.230 x 0.305 x 0.127 50Ω ±1% Get Spec Sheet
TDR-500G-9x12x5-E 9x12x5 0.230 x 0.305 x 0.127 50Ω ±2% Get Spec Sheet
TDR-750F-9x12x5-E 9x12x5 0.230 x 0.305 x 0.127 75Ω ±1% Get Spec Sheet
TDR-750G-9x12x5-E 9x12x5 0.230 x 0.305 x 0.127 75Ω ±2% Get Spec Sheet
TDR-101F-9x12x5-E 9x12x5 0.230 x 0.305 x 0.127 100Ω ±1% Get Spec Sheet
TDR-101G-9x12x5-E 9x12x5 0.230 x 0.305 x 0.127 100Ω ±2% Get Spec Sheet
TDR-102F-9x12x5-E 9x12x5 0.230 x 0.305 x 0.127 1000Ω ±1% Get Spec Sheet
TDR-102G-9x12x5-E 9x12x5 0.230 x 0.305 x 0.127 1000Ω ±2% Get Spec Sheet

如需其他尺寸或金属镀层方案，请联系我们。

备注：若您有定制规格需求，Tecdia 可提供定制尺寸、介电常数、电容值、温度特性（TC）等选项，以满足您的需求。请与我们联系，我们将为您提供最合适的产品。



电阻温度特性(TCR)

–100 + / –50 ppm / ° C (@ –55 ° C to + 85 ° C)



电阻额定功率

100 mW @ <70 ° C



耐热性

320°C×5分钟（N₂环境）
